Литий-ионные аккумуляторы

Система обозначения типа батареи IEC 61960

Именование ионно-литевых аккумуляторов происходит совсем по другому, там действует другое правило, которое работает с батареями и у них есть пару элементов, так и с отдельными элементами. Они будут обозначены как: N1; A1; A2; A3; N2/N3/N4 - N5.
  • N1 - это количество последовательно соединенных ячеек. N5 показывает уже сумму параллельно соединенных вкладок (если число будет больше одного). Все эти цифры будут относиться только к аккумуляторам;
  • 1 нам показывает, что это основа отрицательной фазы электрода, где для иона лития и L для металлического лития или сплава;
  • А2 показывает главную фазу положительного электрода, также он иногда бывает C, N, M, V или T для кобальта, никеля, марганца, ванадия и титана конечно;
  • А3 для формы ячейки, также R будет для цилиндра, а P для призмы;
  • N2 - самый большой диаметр(если цилиндрическая ячейка) или толщина (призматические ячейки) в мм;
  • N3 - это используется только для призматических ячеек, чтобы обозначать максимальную ширину в мм;
  • N4 - указывает максимальную общую высоту в мм.

Если у длины перечисленной выше размер меньше 1 мм, тогда его записывают как tN, где N - будет десятые доли мм.

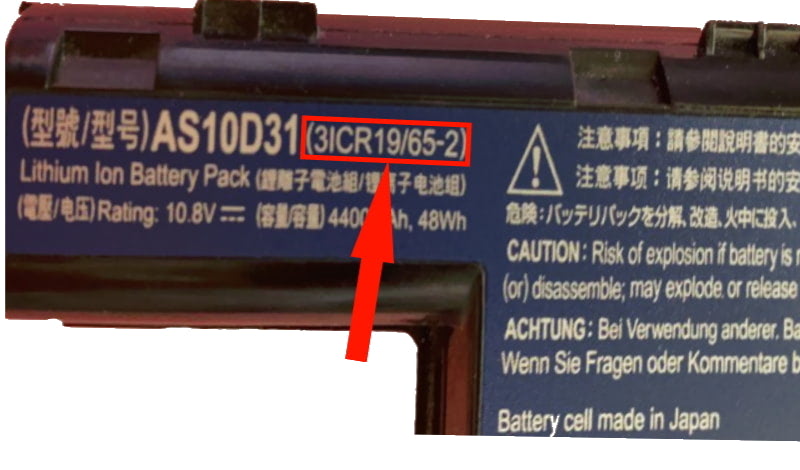

Вы можете найти такие числа возле модели вашей батареи, например ICR19 / 66; ICP9 / 35/48; 2ICP20 / 34/70; 1ICP20 / 68 / 70-2.
